VC-3200 准直仪

产品型号：VC-3200
品牌：arrowin
产品描述：
在线订购

VC-3200 准直仪

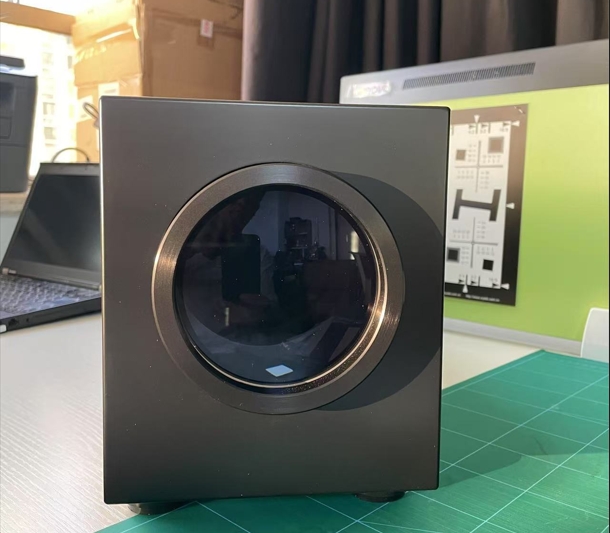

f = 500 mm大光圈无限准直器，镜头光圈φ100

f = 500 mm镜头光圈φ100大口径准直器

●测试卡可更换
●可定制测试卡

产品描述
用途：
适用于单反、相机、摄像机、安防摄像头等的测试

一、准直仪的定义：
准直仪英文名称：collimator
准直仪是通过它取得来自无限远的光束，此光束谓之平行光。是装校调整光学仪器的重要工具，也是光
学量度仪器中的重要组成部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组
的焦距，鉴别率，及其他成像质量。将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光
管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。

二、准直仪的主要用途：
主要是用来产生平行光束的光学仪器，是装校调整光学仪器的重要工具，也是光学量度仪器中的重要组成
部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组的焦距，鉴别率，及其他
成像质量。

三、工作原理：
将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的
高斯目镜观察，可以进行运动工件的直线性检验。光源发出的光经聚光镜会聚与分光板反射后均匀照亮分
划板。当分划板位于物镜的焦面上时，分划板的像在物镜像空间的无穷远处，即由平行光管发出的光是平
行光束。

规格

焦点位置	无限的位置
图表大小	135（宽）x 102（高）mm图表（图纸类型）
使用镜头（镜头）	φ100mm f = 500 mm
光源	白色LED灯
亮度面大小	121（W）×96（H）mm
亮度（流明）	80至1,500 cd / m 2
亮度不均匀	±25％
电源	AC 100至240 V（50 Hz / 60 Hz）·45 VA
尺寸（尺寸）	170（宽）x 235（高）x 661（深）毫米·14千克
