准直仪

  •  准直仪
 准直仪

准直仪

  • 产品型号:VC-1100
  • 品牌:arrowin
  • 产品描述:
  • 在线订购

VC-1100 准直仪

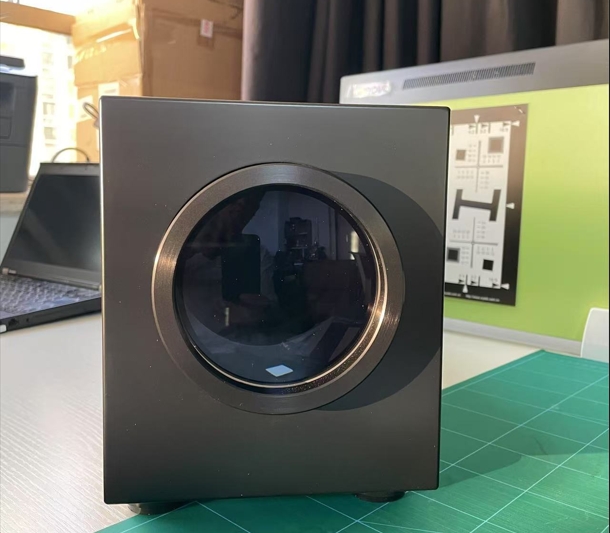

f = 320 mm镜头光圈φ60无限准直器

f = 320 mm透镜孔径φ60准直器

  • ●紧凑,低廉的价格
  • ●体积小,预算价格


产品描述
用   途:
适用于单反、相机、摄像机、安防摄像头等的测试

一、准直仪的定义
准直仪英文名称:collimator
准直仪是通过它取得来自无限远的光束,此光束谓之平行光。是装校调整光学仪器的重要工具,也是光
学量度仪器中的重要组成部分,配用不同的分划板,连同测微目镜头,或显微镜系统,则可以测定透镜组
的焦距,鉴别率,及其他成像质量。将附配的调整式平面反光镜固定于被检运动直的工件上,用附配于光
管的高斯自准目镜头,通过光管上的高斯目镜观察,可以进行运动工件的直线性检验。

二、准直仪的主要用途
主要是用来产生平行光束的光学仪器,是装校调整光学仪器的重要工具,也是光学量度仪器中的重要组成
部分,配用不同的分划板,连同测微目镜头,或显微镜系统,则可以测定透镜组的焦距,鉴别率,及其他
成像质量。

三、工作原理
将附配的调整式平面反光镜固定于被检运动直的工件上,用附配于光管的高斯自准目镜头,通过光管上的
高斯目镜观察,可以进行运动工件的直线性检验。光源发出的光经聚光镜会聚与分光板反射后均匀照亮分
划板。当分划板位于物镜的焦面上时,分划板的像在物镜像空间的无穷远处,即由平行光管发出的光是平
行光束。



焦点位置 无限的位置
图表大小 135(宽)x 102(高)mm图表(图纸类型)
使用镜头(镜头) φ60mm f = 320 mm
光源 Harlogen灯(直流照明)
亮度面大小 112(W)×84(H)mm
亮度(流明) 127.3 cd / m 2
亮度不均匀 ±20%
电源 AC 100至240 V(50 Hz / 60 Hz)·52 VA
尺寸(尺寸) 159(宽)×208(高)×523(深)毫米·5.5千克
