透射式光源

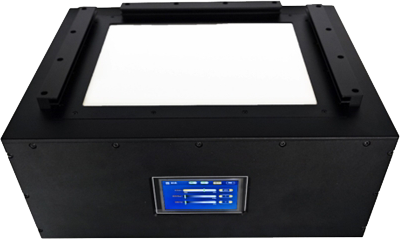

多色温透射式Flicker灯箱（LG）

型号：WY-DF2365-15(Plus)
品牌：伟钰科技
产地：中国

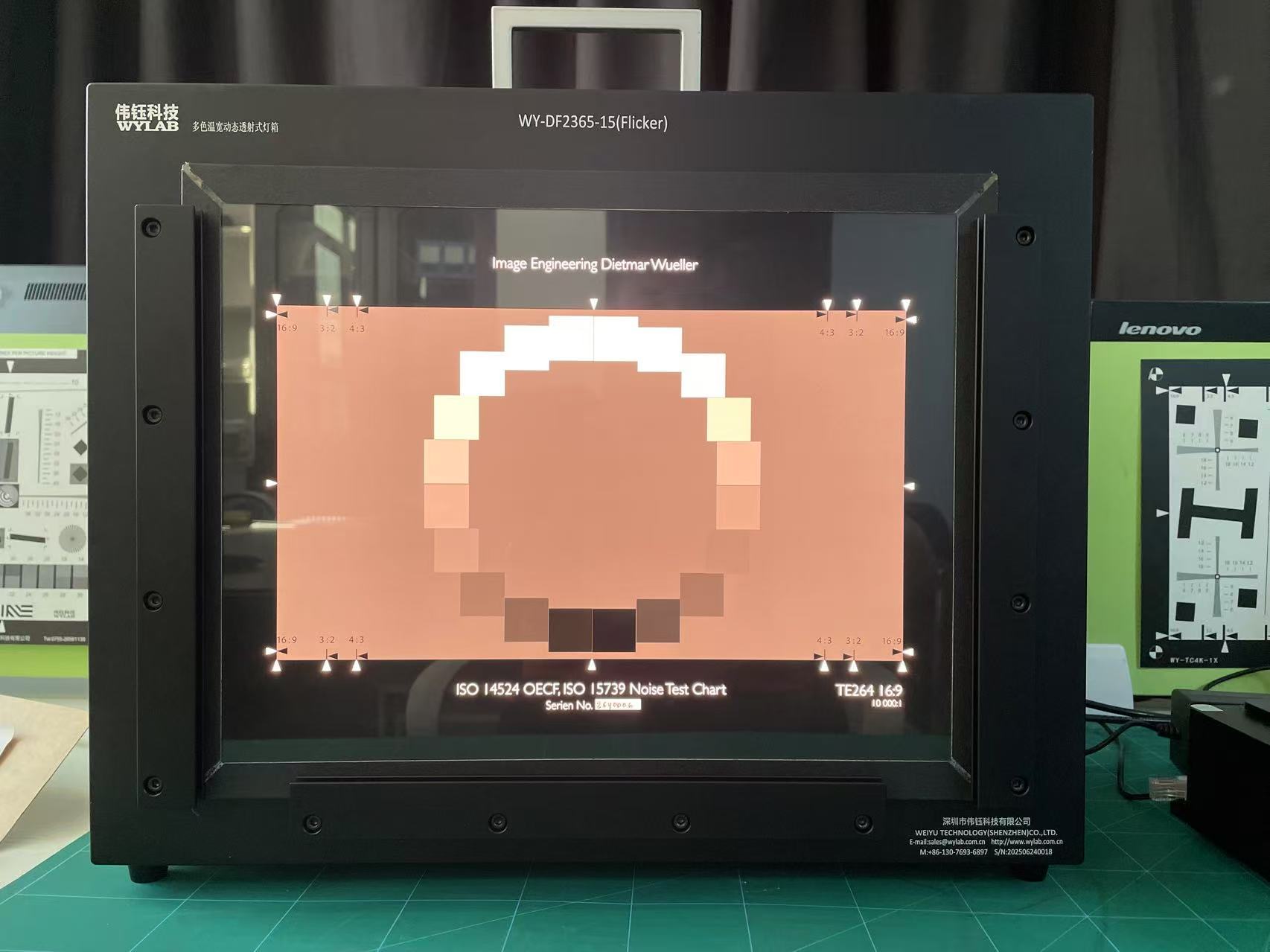

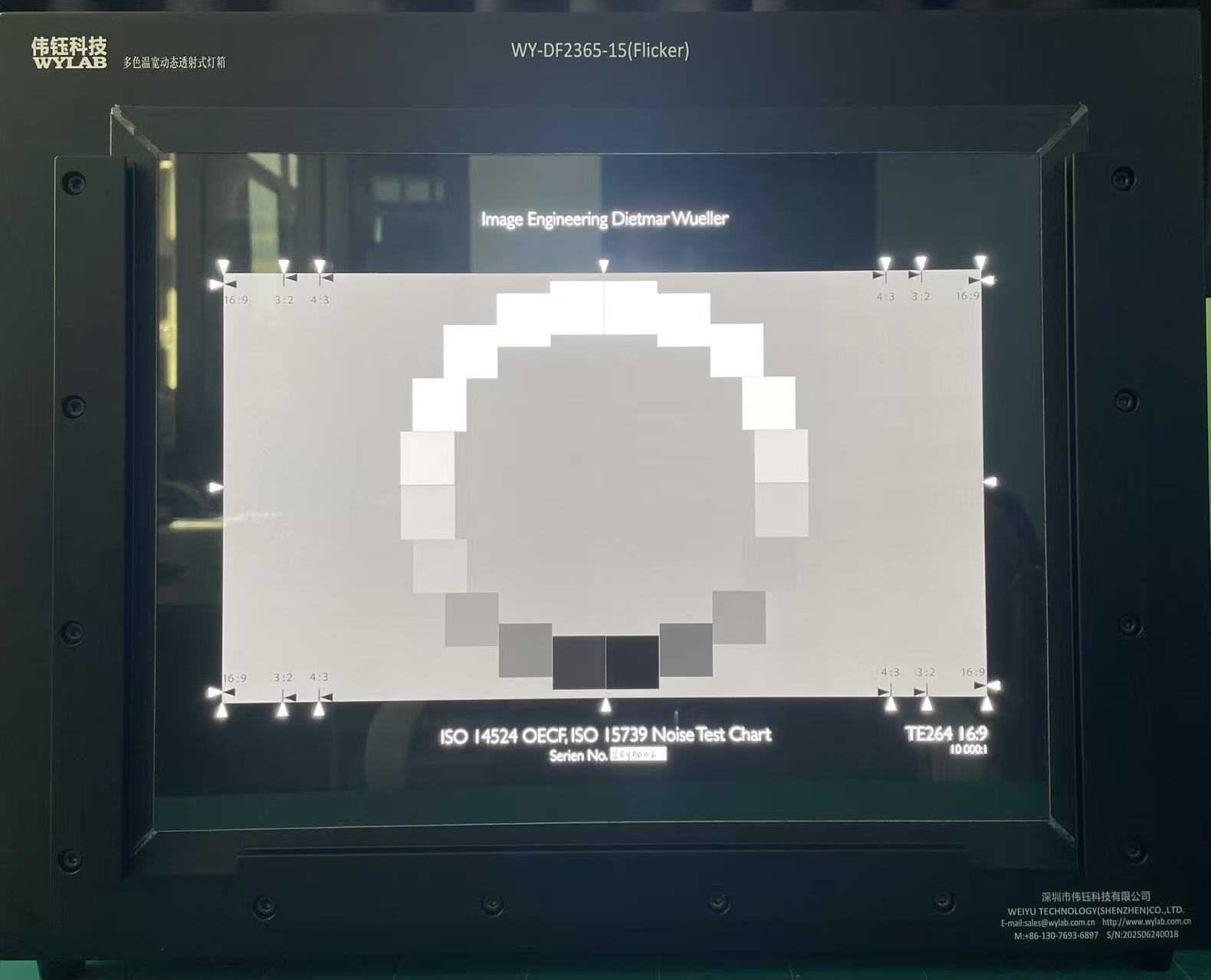

产品描述： WYLAB透射式灯箱P系列搭配高品质LED，采用高频、高存储芯片，运行速度快，稳定性高，完美结合色温可调、低照度与高照度单独控制可调、Flicker频率可调，内置的Flicker功能，可调节频率、占空比和亮度，通过触摸屏和电脑程控两种方式实现对光源的控制。本产品可用于DNP、IE、DP及定制的透射式图卡的多种测试场景，例如HDR、Flicker、Shading、系统延迟等测试。
在线订购

多色温透射式Flicker灯箱

WY-DF2365-15(Plus)

WYLAB透射式灯箱P系列搭配高品质LED，采用高频、高存储芯片，运行速度快，稳定性高，完美结合色温可调、低照度与高照度单独控制可调、Flicker频率可调，内置的Flicker功能，可调节频率、占空比和亮度，通过触摸屏和电脑程控两种方式实现对光源的控制。本产品可用于DNP、IE、DP及定制的透射式图卡的多种测试场景，例如HDR、Flicker、Shading、系统延迟等测试。

规格参数：
1、光学技术参数
照度范围（Lux）：	30-1500001ux
色温（K）：	2300~6500K±100K
红外（nm）	IR840nm/IR940nm
显色指数（Ra）：	＞95±5%
Flicker（Hz）	1-2000Hz
亮度调节：	0~10000级(低亮模式对应 0~300Lux,高亮模式对应300-150000Lux)
控制方式：	触摸屏控制+PC控制(提供通讯协议)
均匀性：	95%±5%
2、电气技术参数
输入电压：	110V~240VAC
输出电压：	24~48VDC
输出电流：	12.5A（Max）
开机功耗：	300W（Max）
待机功耗：	0.5W
工作频率：	50 / 60Hz
3、结构技术参数
外观尺寸：	光源 450x350x180mm
光源发光面尺寸：	290x224mm
外壳材料：	电极发黑铝型材
重量：	光源 16.5KG
4、应用环境
存储温度：	-10℃～50℃
工作湿度：	40%~60%
工作温度：	0℃～30℃

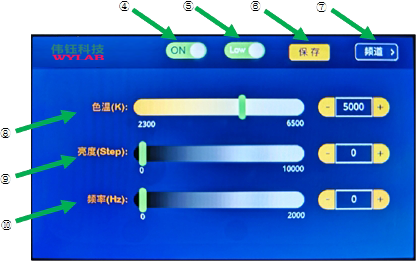

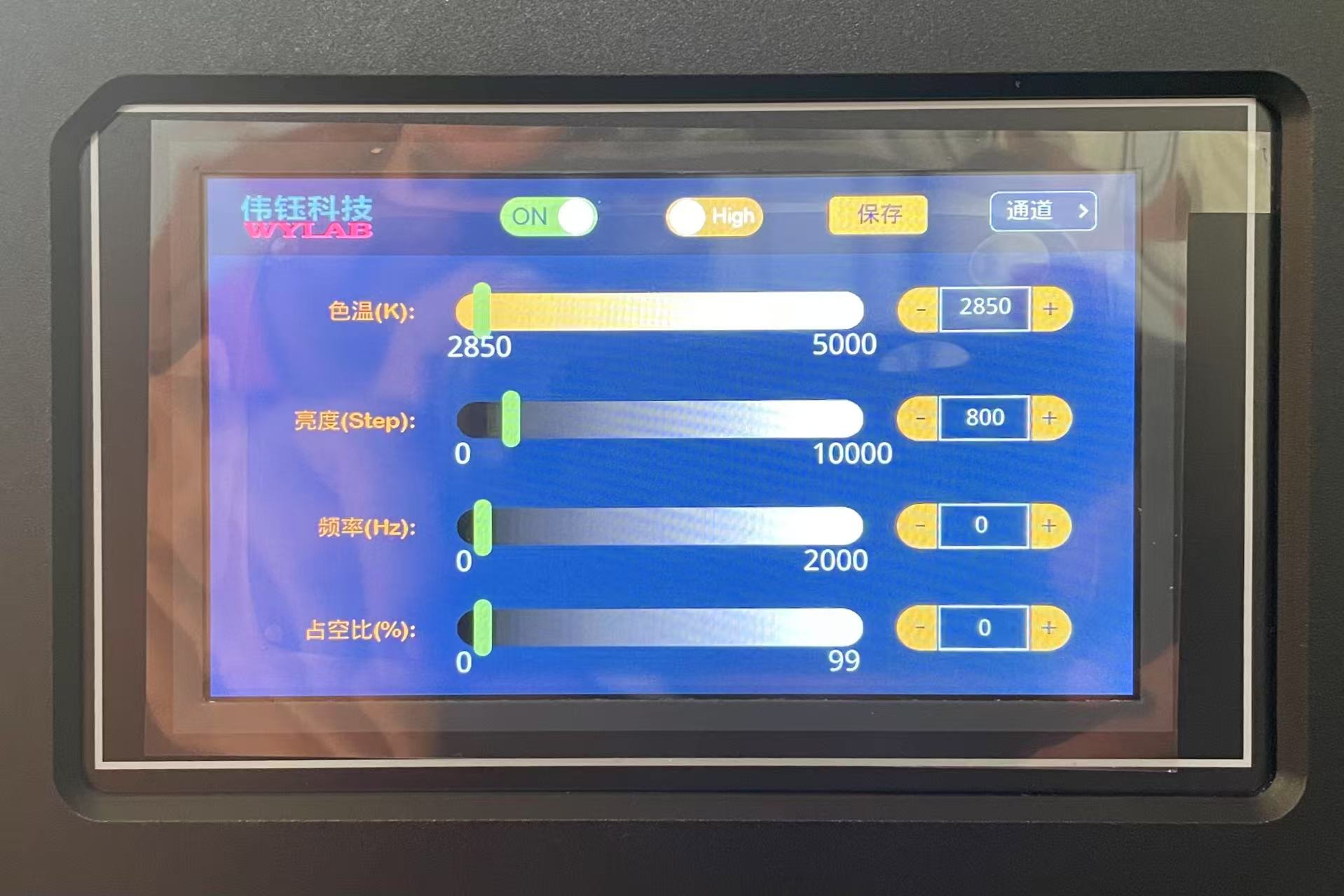

界面操作

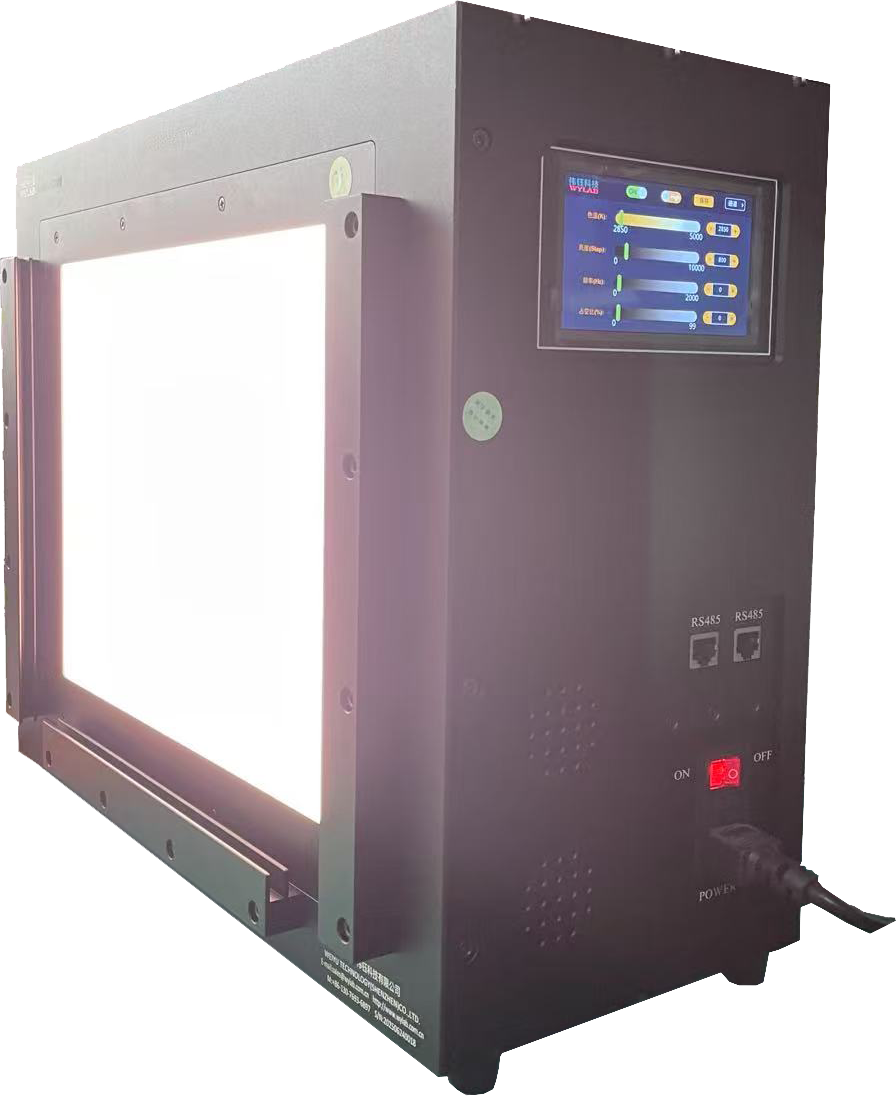

① 电源输入（AC220V)；
② 电源开关；
③ RS485 串行接口；
④ 触摸屏上的光源控制开关：ON 为开启光源，OFF 为关闭光源；
⑤ 高低亮切换开关：Low为低亮模式，High为高亮模式；
⑥ 保存设置：先按需选择光源色温（K）、亮度（Step）、850nm、940nm 的能量等级后，再按保存设置，可将色温和亮度的参数设置保存下来，在频道处可查看或选用。
⑦ 频道设置：色温（K）、亮度（Step）、频率（HZ）的参数设置保存下来后，在频道处可查看，或对已保存的色温和亮度的参数进行切换开启使用。在频道处也支持修改参数值。
⑧ 色温（K）：可设置2300K-6500K，滑块为粗调，右边加减为细条，点击数值可精确输入数值。
⑨ 亮度（Step）：等级设置，范围 0~10000，低亮模式对应 0~300LUX，高亮模式对应300-150000LUX。
⑩ 频率（HZ）：频率设置，0-2000HZ。
