OIS光学防抖测试系列

OIS一轴防手抖振台

产品型号：WY-OIS1DX-03
品牌：WYLAB
产品描述：
在线订购

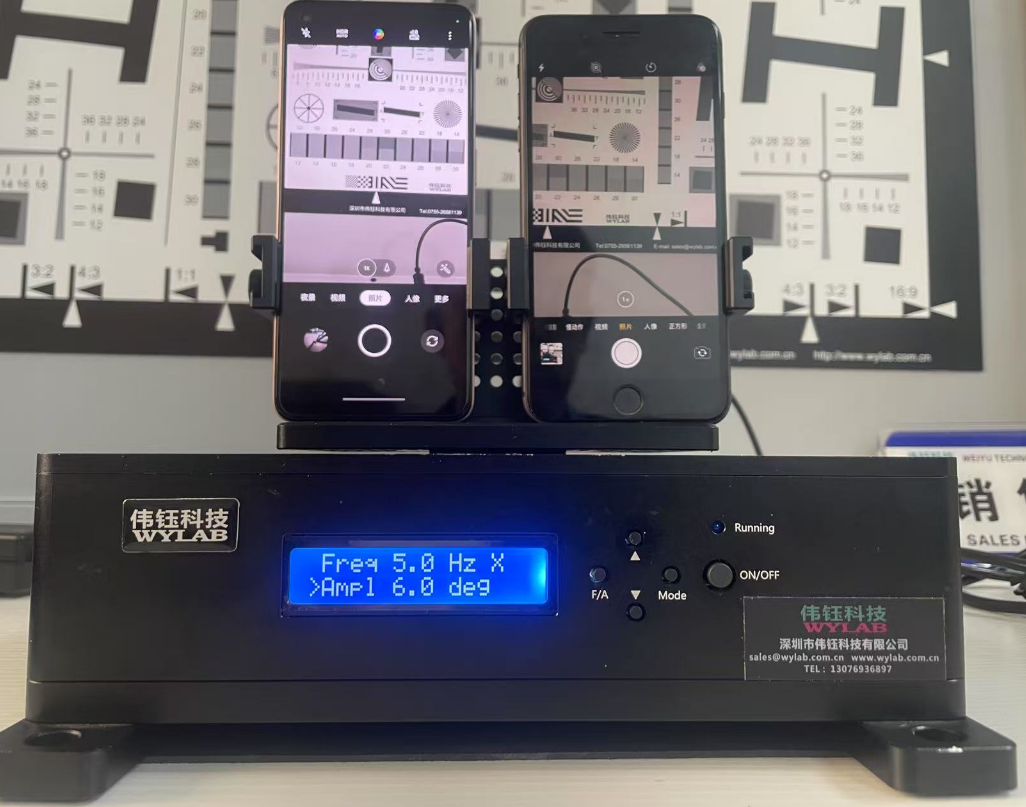

OIS一轴防手抖振台

一维振台X3，是我司开发的一款高精度大角度振动测试平台。使用MCU控制，液晶屏显示。内部使用陀螺仪实时反馈电路，可精确控制振动的角度和频率。可应用于手机、数码相机、摄像头模组的防抖功能测试。
The 1D hand vibration simulator is a high precision large angle vibration test platform developed by our company. Use MCU control, LCD display. The gyroscope real-time feedback circuit is used internally to precisely control the angle and frequency of the vibration. Anti-shake function test for mobile phones, digital cameras, and camera modules.

技术参数PARAMETERS：

供电电源 Power supply	DC 18V 3A
频率范围 Frequency range	2Hz - 10Hz
振动角度 Angle of vibration	±0.1°- ±3°
频率分辨率 Frequency resolution	0.1 Hz
角度分辨率 Angle resolution	0.1°
最大承重 Max. load	2kg

功能说明FUNCTION DESCRIPTIONS：

No. /标号	Name/名称	Description/描述
1	F/A switch/ F/A 切换键	Frequency or angle adjustment selection 切换当前调节的是频率还是角度
2	Step down 减小键	Reduce the vibration frequency or angle in 0.1 Hz or 0.1 degrees step 频率或角度减小按键，步减 0.1
3	NC	Reserved，预留
4	Step up 增加键	Increase the vibration frequency or angle in 0.1 Hz or 0.1 degrees step 频率或角度增加按键，步增 0.1
5	Indicator 指示灯	LED on :vibration on LED off : vibration off 指示灯亮表示振台在振动
6	Start/stop 振动开关键	Start or stop the vibration 振动开关
7	LCD 显示屏	Display vibration parameters 显示工作参数
8	COM port 串口	DB9 Serial interface 串行通信接口
9	Power switch 电源开关	--
A	Power 电源接口	DC18V 3A. (Please use only the provided power supply to avoid damage of the test platform). 工作电源，DC18V 3A ；请勿连接其它电源，以免损坏

备注：
1.振台使用应水平放置。
2.重负载工况时应保证负载平衡。

Postscript：
1.Shaking table should be placed horizontally in use.
2.Load balance should be guaranteed under heavy load conditions.

外观尺寸DIMENSION (单位 mm)：
