OIS光学防抖测试系列

OIS两轴水平测试振台

产品型号：WY-OISVMD20
品牌：WYLAB

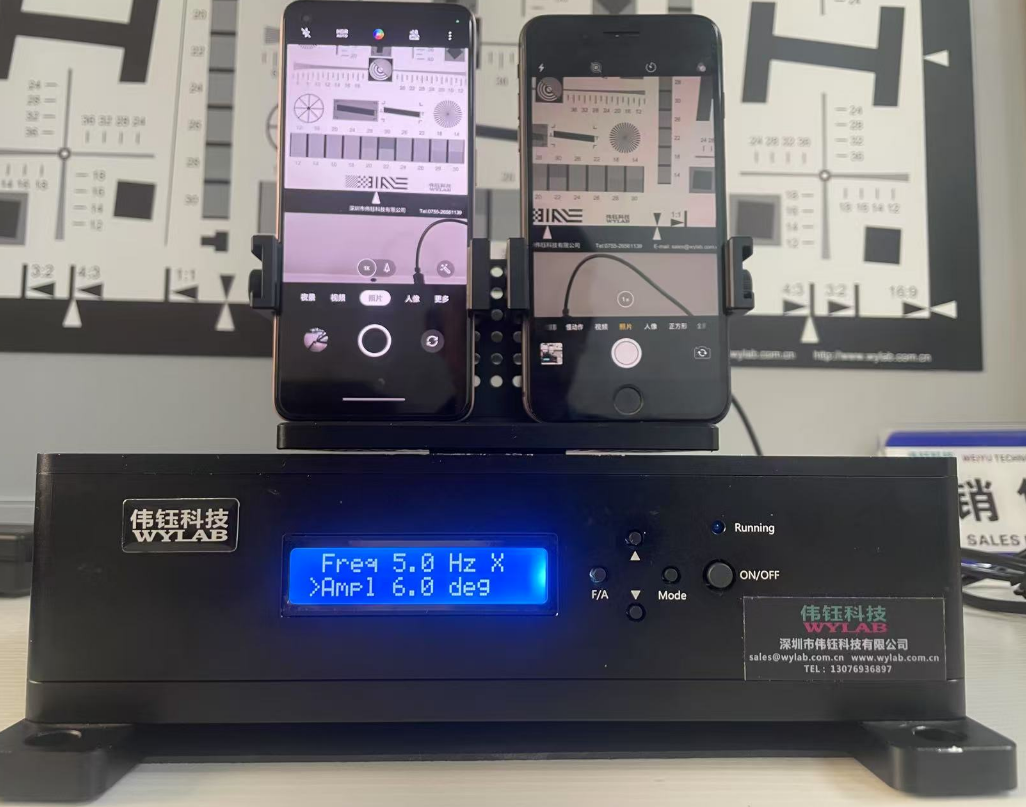

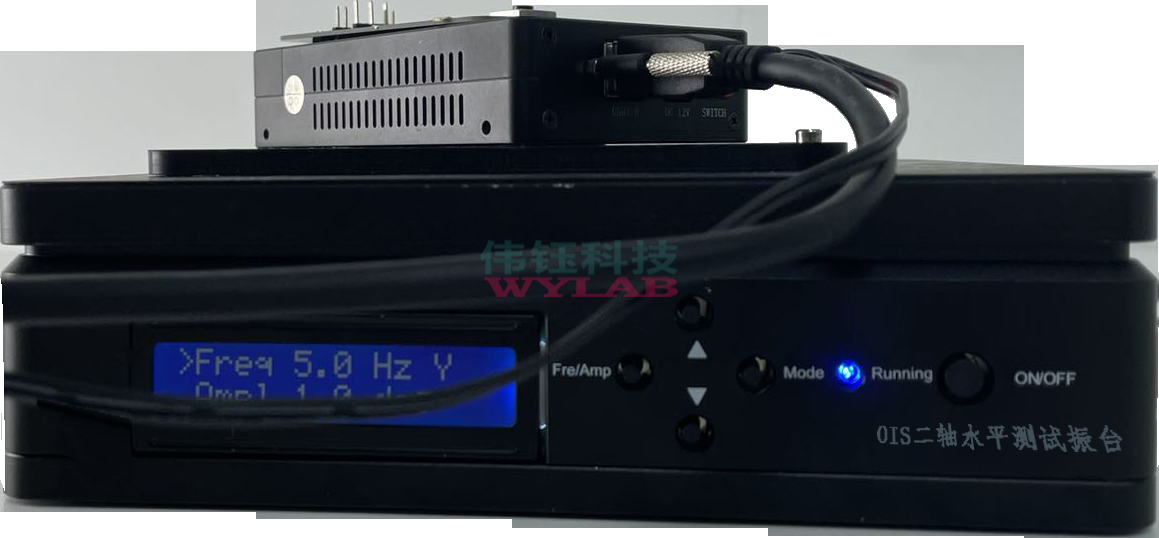

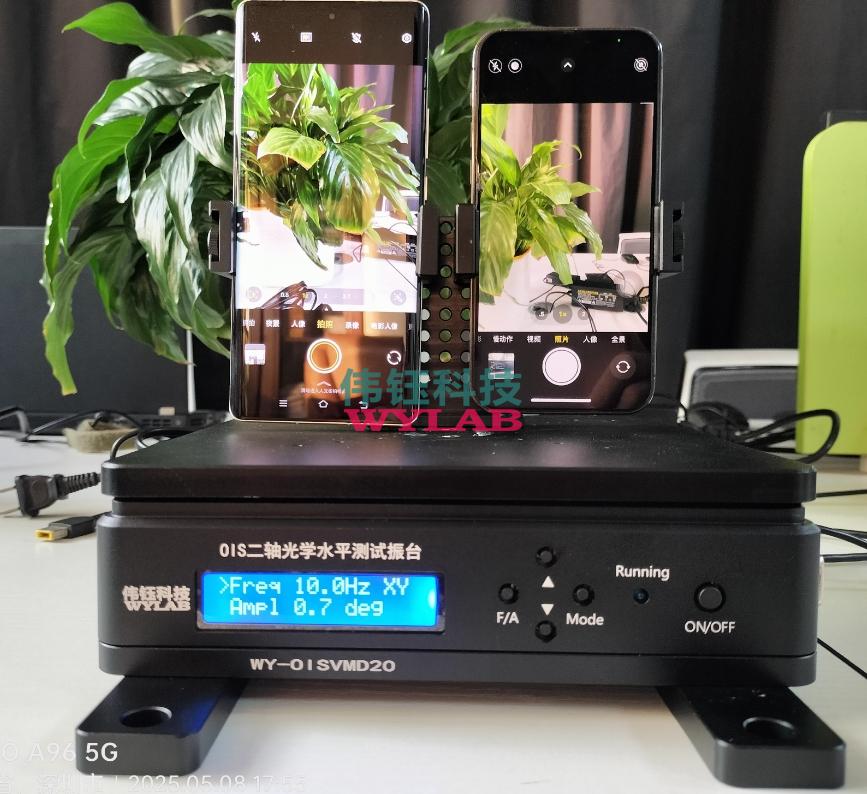

产品描述：二维水平振台，是我司开发的一款高精度多模式振动测试平台。使用MCU控制，液晶屏显示，带RS232接口，可实现与PC机通信。内部使用多轴陀螺仪实时反馈电路，可精准控制振动的角度。可用于手机、数码相机、摄像头模组的防抖功能测试。
在线订购

产品简介FEATURES：

二维水平振台，是我司开发的一款高精度多模式振动测试平台。使用MCU控制，液晶屏显示，带RS232接口，可实现与PC机通信。内部使用多轴陀螺仪实时反馈电路，可精准控制振动的角度。

可用于手机、数码相机、摄像头模组的防抖功能测试。

The horizontal vibration table is a high‐precision multi‐mode vibration testing platform developed by our company. Use MCU control, LCD display, with RS232 interface, can communicate with PC.The multi‐axis gyroscope real‐time feedback circuit is used

internally to precisely control the angle of vibration.

It can be used for anti‐shake function test of mobile phone, digital camera and camera module..

技术参数PARAMETERS：

供电电源 Power supply	DC 12V 4A
频率范围 Frequency range	1Hz - 10Hz
振动角度 Angle of vibration	X,Y模式±0.1°- ±1°；XY模式±0.1°- ±0.7° Vibration angle X, Y mode ± 0.1°‐± 1° Vibration angle XY mode ± 0.1°‐± 0.7°
频率分辨率 Frequency resolution	0.1 Hz
角度分辨率 Angle resolution	0.1°
最大承重 Max. load	1500g

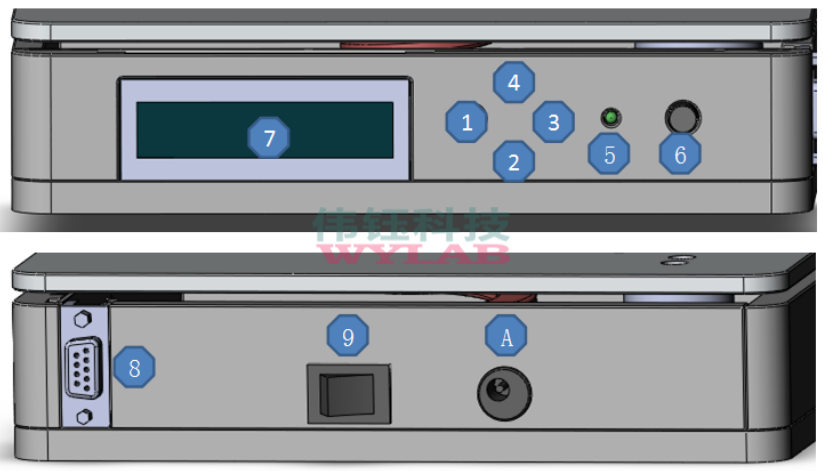

No. /标号	Name/名称	Description/描述
1	F/A switch/ F/A 切换键	Frequency or angle adjustment selection 切换当前调节的是频率还是角度
2	Step down 减小键	Reduce the vibration frequency or angle in 0.1 Hz or 0.1 degrees step 频率或角度减小按键，步减 0.1
3	Mode 模式键	Mode button Cycle through 4 modes, X, Y, XY, hand shake (CAL is used to adjust the vibration accuracy) 循环切换4种模式，X、Y、XY、hand shake（CAL用于调整手振准确度）
4	Step up 增加键	Increase the vibration frequency or angle in 0.1 Hz or 0.1 degrees step 频率或角度增加按键，步增 0.1
5	Indicator 指示灯	LED on :vibration on LED off : vibration off 指示灯亮表示振台在振动
6	Start/stop 振动开关键	Start or stop the vibration 振动开关
7	LCD 显示屏	Display vibration parameters 显示工作参数
8	COM port 串口	DB9 Serial interface 串行通信接口
9	Power switch 电源开关	--
A	Power 电源接口	DC12V 4A. (Please use only the provided power supply to avoid damage of the test platform). 工作电源，DC12V 4A ；请勿连接其它电源，以免损坏

备注：

1.振台使用应水平放置。

2.需要使用hand shake模式时，先把测试样品安装好，然后把模式调到CAL，打开ON/OFF键进行振幅校正，校正完成

后再把模式调到hand shake，会提高准确度。

Postscript：

1.Shaking table should be placed horizontally in use.

2.When using the hand shake mode, first install the test sample, then adjust the mode to CAL, turn on the ON/OFF button to perform amplitude correction, and then adjust the mode to

hand shake after the calibration is completed, which will improve the accuracy.
