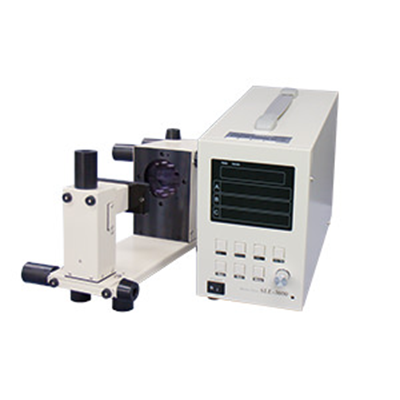

Shutter Tester (LENS)

Product number：SLE-3700
brand：ARROWIN
Product description: Lens shutter tester adopts high-precision waveform memory analysis method Lens Shutter Tester for High Precision Waveform Memory Analysis Solution
INQUIRY

High-precision waveform memory analysis type lens shutter tester

The lens shutter tester of a high precision waveform memory analysis scheme
Lens shutter tester adopts high-precision waveform memory analysis method
Lens Shutter Tester for High Precision Waveform Memory Analysis Solution

●闭合运动检测点设定功能，界限检测功能
Closing detect pointe setting function and bound detect function

●孔径孔径误差测量
Iris diaphragm caliber error measurement

●连续测量15次/秒
15times/second continuous measurement correspondence

仕様 / Specifications

被測定物（Measurement shutter）	数码相机的快门单元
測定項目（Measuring items）	全开时间（T1）关闭工作时间（T2）有效暴露时间（TE）光圈值（Av）曝光值的差异或光圈值的差异（⊿EV）
T2閉じ動作検出点（T2 Point detecting [closing operation]）	0-100%, 5-95%, 10-90%, 15-85%, 20-80%
測定有効絞り口径（measuring effective aperture diameter）	φ14.0〜φ1.0
測定範囲（Measuring range）	±4 EV（曝光错误） 1到11 AV（Apature值） 1/30至1 / 4,000秒（曝光时间）±4 EV
測定精度（Measurement accuracy）	±15μs（一秒钟时） ±0.05 EV（光圈值，曝光值） ±0.03 EV（IRIS模式孔径值测量）
電源（Power Supply）	AC100〜240V（50Hz/60Hz）・90VA
外形寸法（Dimensions）	Control unit　　　　　　　 130（W）×127（H）×286（D）mm・5kg Light Source　and Receptor 90（W）×169（H）×304（D）mm・2kg
外部インターフェース（External interface）	RS232C
