闪光灯测试

测定闪光的散光分布检测仪/闪光灯测试仪/DEF-9D/E

产品型号：DEF-9D
品牌：ARROWIN
产地：日本
产品描述：专为手机闪光灯性能测试设计，可准确测量最大照度、闪光持续时间、均匀性等核心参数，助力提升拍照成像质量。
在线订购

闪光测试仪 / 闪光灯分布测试仪 DEF-9E

专为手机闪光灯性能测试设计，可准确测量最大照度、闪光持续时间、均匀性等核心参数，助力提升拍照成像质量。

フラッシュ光の配光分布測定

Luminous-intensity-distribution distribution measurement of flash light

中央に対する周辺光量分布を％と⊿EVで表示
測定レンジは選択式

The amount distribution of ambient light to a center is displayed by % and ⊿EV
A measurement range is a selection type

产品特点
一站式测试系统：套装包含测试主机、光学探头、数据分析软件、测试支架、手机支架和激光校准装置，功能全面。

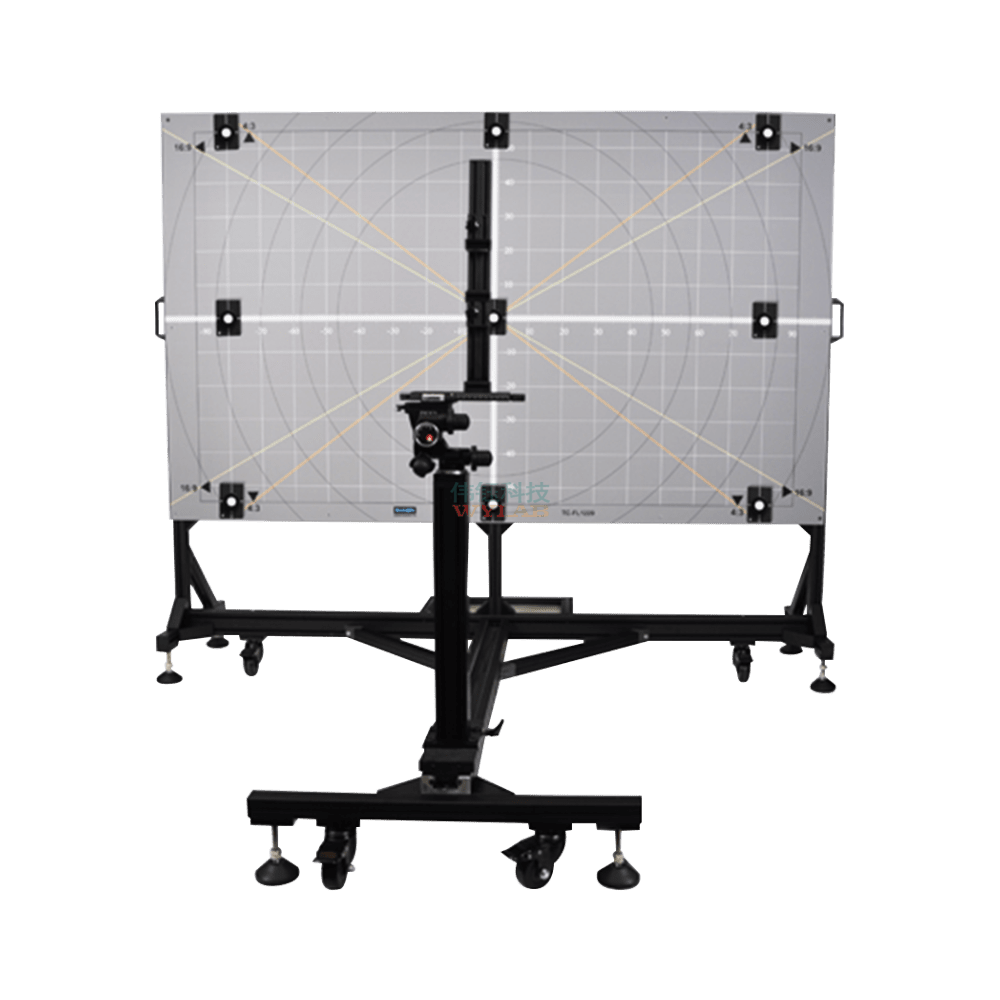

稳定支架设计：测试支架结构稳固，底部配有万向脚轮，便于灵活移动和定位。
精准探头定位：测试图卡设有标准尺寸定位点，确保探头与光源对位准确，提升测量精度。
XYZ三轴调节平台：手机安装于微型十字云台，可精细调节位置，保证拍摄角度一致性。
激光定位系统：通过激光测距仪实现手机的高精度放置。
尺寸灵活调节：测试支架配备滑轨，可根据设备型号自由调整测试距离和高度。
有序布线设计：支架背面配有走线槽，保障电缆整洁安全。
测试流程说明
将待测手机安装在支架上，调整位置并启动测试。拍摄测试图卡触发闪光灯，探头同步采集光强变化，记录完整闪光曲线与相关数据。
图卡支持4:3与16:9画幅，配有角度标注，可辅助进行FOV（视场角）测试。
推荐测试距离为1 米。测试完成后，使用配套软件可直接读取关键指标，如：
曝光总量
最大照度值
闪光持续时间
光线分布均匀性等

仕様 / Specifications

被測定物（Measuring objects）	LED flash light, LED fixed light and , Xenon flash light source
測定点（Measuring point）	9 point
測定範囲（Measuring range）最大照度　Luminance 露光量　Exposure 閃光持続時間　Flash duration ガイドナンバー　Guide number Fナンバー　F number 絞り指数　AV （Aperture value）	(LED) (Xe) ；0.006～2 klx　　　　 1～5,000 klx ：0.012～8,000 lx･s 0.19〜9,999 lx･s ：2～4,000 ms　　　　 0.01～400 ms ：0.078〜63.80 Gno 　 0.25～50 Gno ：0.078〜63.80 Fno　 0.25～50 Fno ：-7.36〜+12.00 AV 　 0～+10.00 AV
設定項目（Measuring items）測定距離 Measuring distance フィルム感度 Film sensitivity 発光回数 Flash count	：0.5〜5.0m ：25,50,100,200,400,800,1600,3200,64,160,1000 ：1〜30 times（Pre-flash ,0〜29 times）
測定精度（Measuring accuracy）	±0.1EV
電源（Power supply）	AC100〜240V（50/60Hz）・90VA
外形寸法（Dimensions）	Light receptor part 42(W)×63(H)×50(D)mm・0.25kg(at 1 unit) Control part 306(W)×200(H)×300(D)mm・10kg
外部インターフェイス（Extenal interface）	RS232C
