快门测试仪（LENS）SLE-3791A (E)

仕様 / Specifications

1. 基础测量参数

- 曝光时间：1/4000~1/30[s]（需30μs启动时间）

- 测量频率：最高15次/秒（台形波输入条件下）

- 基准参数：基准LV（7.0~18.0）、基准F No.（F1.4~F32）

- 采样周期：1.04/2.08/4.16/8.32/16.64/33.28[ms]（1.04ms倍数设定）

- 测量数据量：10~40,000[回]

- GO/NG判定规格值：±0.005~1.000[AV]

2. 测量精度

- 光圈指数（光圈口径模式）：±0.03[EV]以内

- 光圈指数（光圈动作模式）：±0.02[EV]以内

- 光圈指数（快门模式，适正增益时）：±0.05[EV]以内

- 有效曝光时间及T1、T2、Tb时间：±15[μs]以内（适正增益时）

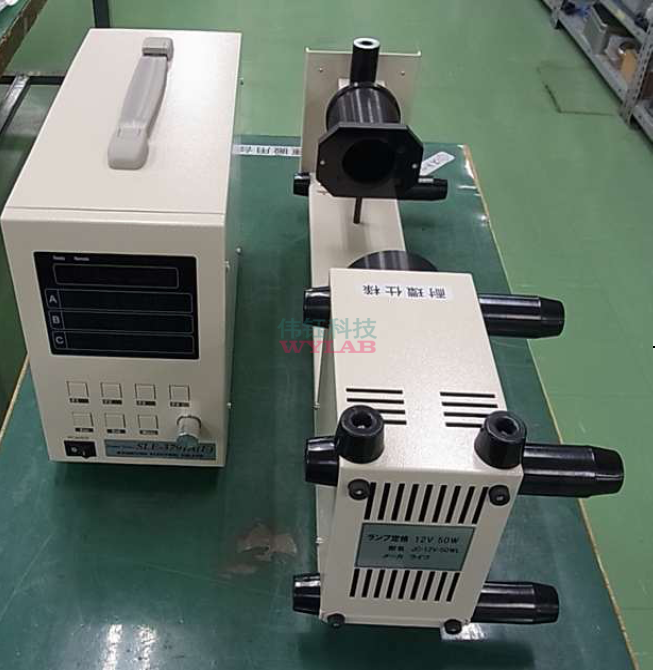

3. 硬件配置

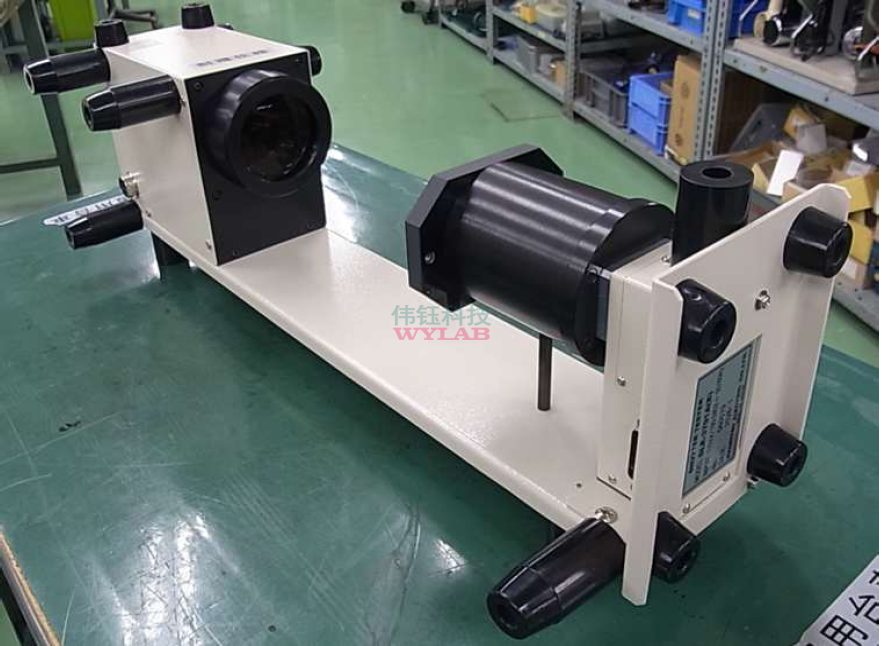

- 投光部：12V 50W光源，输出平行光，配备2针圆形连接器

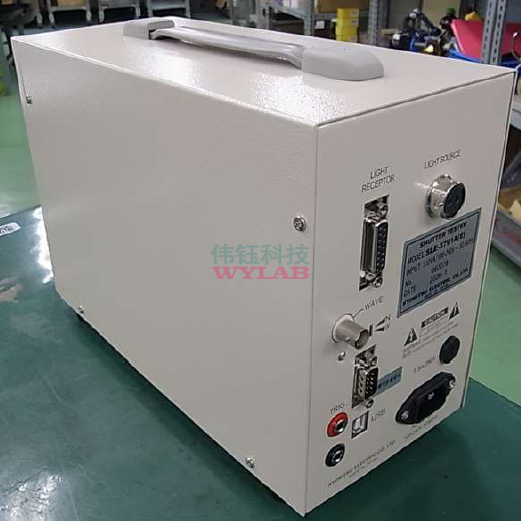

- 受光部：高精度光感应元件，D-Sub15针连接器，精准捕捉光信号

- 输出接口：USB B型通信接口、BNC波形输出端子

- 触发输入：红黑香蕉插孔，支持外部触发信号输入（≥25[mV]）

- 电源规格：AC 100-240V（50/60Hz），功耗约120VA

4. 物理特性

- 本体尺寸：（W）×215mm（H）×306mm（D），重量约5kg

- 投受光部尺寸：（W）×186mm（H）×518mm（D）

- 投受光部距离：179mm

- 使用环境：本体温度+5~+40℃，投受光部温度20~+60℃，湿度≤90%（无结露），海拔≤2000m（室内专用），支持环境适应性规格

- 噪音水平：65dB（等效连续声级）

核心功能亮点

1. 四大测量模式全覆盖

- 标准测量模式：同步检测T1、T2、TE、AV、ΔEV五大核心参数，满足常规性能检测需求

- ND测量模式：针对内置ND滤镜的数码相机，测量ND滤镜动作时间，适配特殊光学场景

- 口径测量模式：精准测定光圈口径（AV）及相对于基准FNo.的偏差（ΔEV），支持AV/EV双单位显示

- 动作测量模式：可自定义采样周期与测量数据量，搭配GO/NG判定功能，实现批量检测自动化

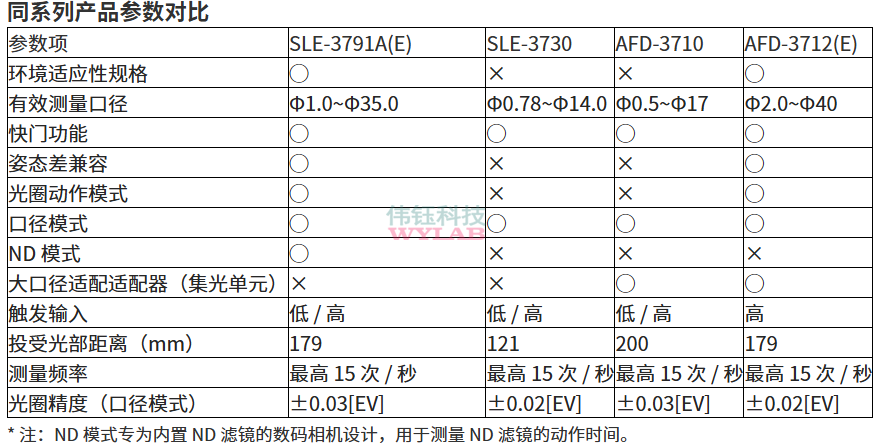

2. 差异化优势升级

- 宽口径测量：有效测量口径范围Φ1.0~Φ35.0，相较于SLE-3730的Φ0.78~Φ14.0，覆盖更多大口径设备检测需求

- 环境适应性：支持环境抗性规格，适配更复杂的工作环境，而SLE-3730无此配置

- 姿态差兼容：支持快门模式姿态差测量，解决不同安装姿态下的检测难题，SLE-3791A(E)为同系列中少数具备该功能的型号

- 多模式拓展：新增光圈动作模式，功能覆盖更全面，远超SLE-3730的基础测量能力

3. 智能化操作与数据处理

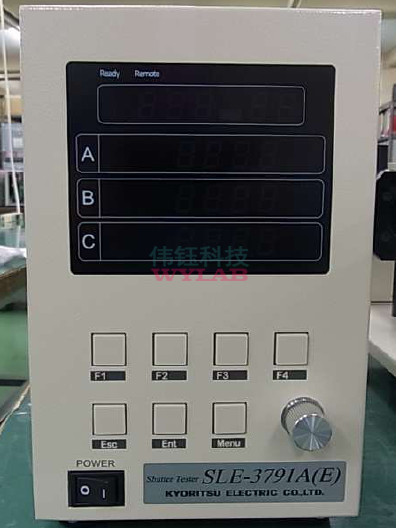

- 7段LED显示面板：3通道同时显示测量值/设定值，搭配LV值、增益、FNo.指引显示，数据清晰直观

- 便捷操作按键：F1-F4功能键+旋转编码器，支持测量模式切换、参数设定、数值调整，操作高效便捷

- 数据输出与判定：USB接口实现电脑联机实时采集，支持正常/平均/次数限制三种输出模式，内置GO/NG判定功能，自动识别合格产品

- 波形输出：BNC端子输出发光波形模拟信号，便于外部设备深度分析

4. 精准校准功能

内置专业CAL校准模式，支持标准、ND、口径、动作四种模式分别校准，通过标准光学基准件校准后显示"Good"确认，确保长期测量精度稳定性，校准流程简易高效。
