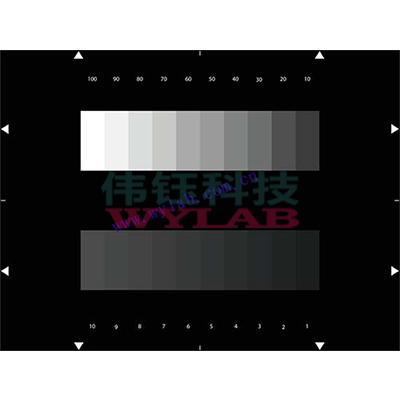

TE205用于检查摄像机的伽玛设置。该图表显示了1-10％传输的10个灰色步骤和10-100％传输的10个灰色步骤。

伽玛测量测试卡显示的两列灰阶透射值：

这些值的公差为±0.5％

使用时应设置为100％步长为700 mV，0％至0mV。

一个问题是几个相机厂商故意“打散”黑色，以提高噪音性能。这使得很难将主黑色正确设置为0 mV。实际上，应该设置主黑色，以使黑色中的噪声刚刚开始显示在波形轨迹上。然后应将波形监视器（最佳选择Tektronix 1781）设置为“相对”模式，并使用光标在黑色和100％步长上，按“参考”。范围然后直接在％中读出。最好使用低通或亮度滤波器来限制带宽。这应该用在相机上选择的所需伽马定律来完成（除非你使用线性伽马来校准图表，这也假定当相机被选择为线性时，它实际上是线性的）。然后，需要知道对于各种输入电平应该输出什么选择的伽马定律。

对于0.45（在整个范围上）的伽马，信号（％）应该是：

除了0.45伽玛之外，还存在使用中的其它伽马定律，即BBC。 BBC-伽马对于第一个4％（大约）输入具有5次的初始斜率，然后进入0.4的伽马曲线。 4％的步进应该给出20％的输出，20％的输入应该给出50％的输出。初始斜率通常是固定的，因此相机变量伽马将被设置为从图表的20％步长提供所需的50％输出。
