偏心测试仪CS-A1100

偏心测试仪CS-A1100

CS-A1100

这是现场可用的权威高性能偏心率测试仪

这里介绍的设备是采用准直法的透射偏心测量仪。
可测量透镜的焦距范围从±毫米到无限远（平面）。我们还提供多种镜头旋转装置和支架，实现准确的偏心率测量。设计紧凑、节省空间和易用性，深受众多客户高度评价，是实现生产环境节省劳动、更高质量和更高效率的测量设备。
高精度偏心测量装置“CS-A1100”不断发展。

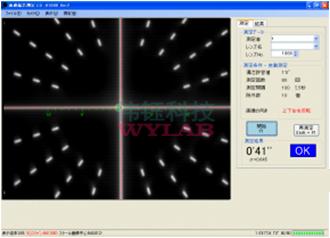

▲优秀的分析软件能够捕捉目标线图像的亮度峰值

目标线图像和横线（发射线）

·将目标线图像转换为横线，消除了任何单个读数误差。
·计算并显示由透镜旋转引起的横线交点轨迹偏心率
・偏心率读数显示最小为1英寸
・ 亦可测量棱镜和平行面
的赤纬角 /移动电脑也兼容
・可通过校准单元校准

自动测量模式

旋转镜头时，它会以规律间隔捕捉测量点，利用最小二乘近似圆，并自动计算、显示并保持为偏心量。还有一种功能可以去除距离测量点较远的点以实现稳定计算。 它包含在内。

手动测量模式

该模式涉及旋转透镜，并设置横线的最左和最右的位置，以确定偏心度。由于仅使用横线和刻度线，因此非常容易辨认，且对准精度很高。它便于定位和定位后检查。

居中模式

该模式在置中和置中后检查时放大屏幕中心，仅使用横线和刻度线。这种效果在手动测量或十元比例时尤为明显。

全屏模式

方便的居中功能

测量数据的存储与处理

测量数据会立即保存到您电脑的CSV文件中。 利用这些数据，你可以创建一份包含测量仪、镜头名称、测量日期和时间、镜头编号、测量值、判定值和标准差的“检查报告”的Excel表格。

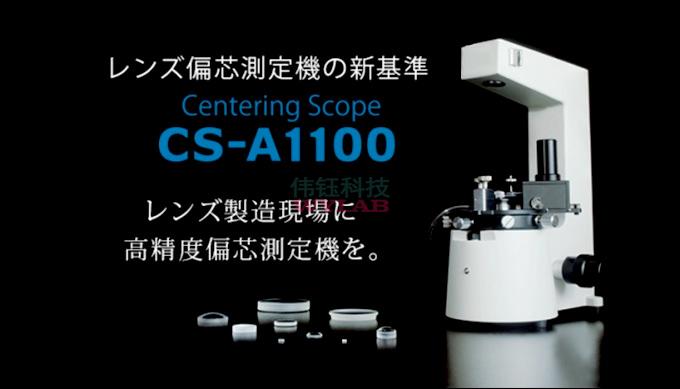

▲主体：紧凑设计



采用设计便于工作的稳定测量机制

·使用导航图快速定位目标图像中心。
·使用XY级平稳引导目标图像至图像中心。
·主体结构坚固，使舞台宽敞开阔，便于稳定测量。
·对焦旋钮位于两侧，具有粗动和微移动两种速度，实现快速精准对焦。
·紧凑设计节省空间。
·夹具锁机构便于切换不同类型级。
·目标线亮度调节体积置于舞台下方。
·主单元内置紫外线切割滤镜。

▲不同的阶段组旋转以匹配不同形状的透镜

电动驱动镜头旋转级

RS-12

待测量的镜片会放置在2针夹架或树脂夹架上进行吸取和稳定。 此外，旋转滑轮的高度可调节以适应不同的镜头边框。 可旋转镜头的焦径范围从最小的φ3毫米到最大的φ76毫米不等。 此外，为了测量带内置透镜的管子偏心率，我们提供带有轴承的专用支架。 （定制）

RS-8

通过移除边缘支撑的钢筋，我们腾出了用于居中工作的空间。

该支架为2针式支架。

规格

形式	传输偏心测量装置
目的	偏振测量（定位精度测量）、定位（镜头粘结工作）
待测量的镜头	凸透镜、凹透镜、层压透镜
测量范围	有效镜头直径φ3mm及以上，后焦点±3mm或以上~±∞*
USB摄像头	黑白1/2英寸USB摄像头
电源	交流适配器 输入交流 100V ~240V 50/60Hz 直流 12V 1.5A
尺寸	333（H）×255（D）×155（W）mm（仅车身）
质量	4kg（仅主机）
标准组件	主单元，专用分析软件（ASOPT1 版本2），交流适配器，防尘罩， 镜头架（用于φ15样品镜头），校正镜头
特殊配件	标准三颚级（φ15~φ76mm）、大型三颚级、 电机旋转级（RS-8型、RS-12型）、定制键盘、 紫外线纤维支架

* 对于后焦不超过15mm的负片，请使用附带的补偿镜头。 上述规格可能会在不提前通知的情况下发生变动。
